Hệ thống dự ứng lực không liên kết hoạt động như thế nào?

MỘThệ thống dự ứng lực không liên kếtlà một kỹ thuật dự ứng lực trong đó các gân thép dự ứng lực không được gắn cố định vào bê tông xung quanh (không giống như dự ứng lực liên kết, trong đó các gân được bơm vào các ống dẫn để liên kết với bê tông). Thay vào đó, các gân được cách ly khỏi bê tông bằng lớp phủ và vỏ bọc bền, cho phép chúng di chuyển một chút so với bê tông trong suốt tuổi thọ của cấu trúc. Hệ thống này được sử dụng rộng rãi trong các tấm, dầm, cột và cầu vì tính linh hoạt, dễ lắp đặt và khả năng điều chỉnh các chuyển động kết cấu nhỏ.

Các thành phần cốt lõi của mộtHệ thống căng sau không liên kết

Tendons: Dây/dây thép cường độ cao (bộ phận chịu tải, được đúc sẵn theo chiều dài).

Vỏ bọc/Lớp phủ: Một vỏ bọc bằng nhựa hoặc kim loại mịn, không thấm nước bao bọc gân, cùng với chất bôi trơn bằng mỡ/sáp bên trong vỏ bọc. Điều này ngăn ngừa sự ăn mòn, giảm ma sát và đảm bảo gân không bị dính vào bê tông.

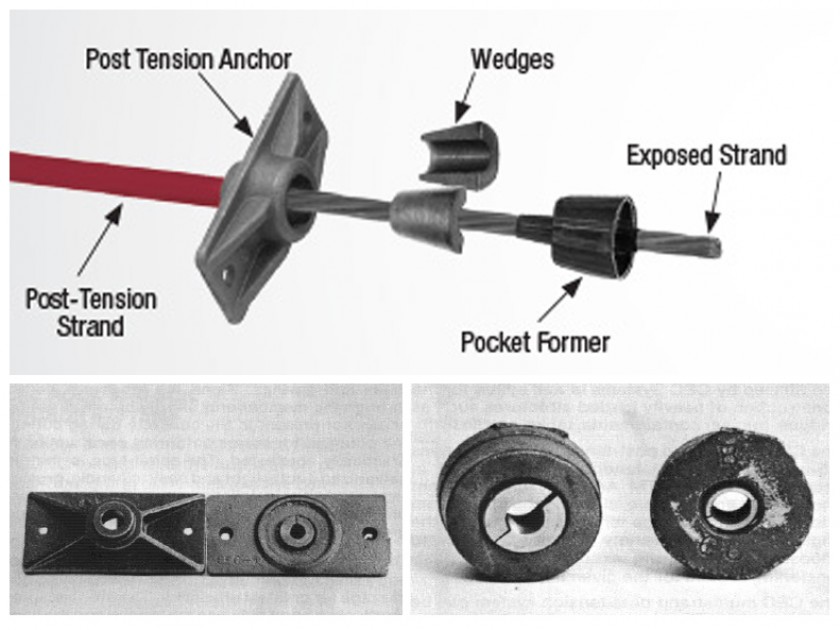

Các neo: Các thiết bị cơ khí (ở cả hai đầu của cáp) giữ chặt cáp và truyền lực kéo của cáp vào kết cấu bê tông (ví dụ, các neo kiểu nêm cho các sợi).

Kích căng: Thiết bị thủy lực dùng để căng cốt thép theo lực thiết kế trong quá trình thi công.

Ống dẫn (tùy chọn): Các kênh nhựa/ống dẫn nhỏ đúc vào bê tông để dẫn hướng các bó cáp (đối với các sơ đồ bó cáp được đặt trước).

Ưu điểm củaDự ứng lực sau không liên kết

Thi công nhanh hơn: Không cần rót vữa tại chỗ (tiết kiệm thời gian nhất) và các đường gân đúc sẵn giúp giảm nhân công.

Thiết kế linh hoạt: Các gân có thể được uốn cong/bố trí để phù hợp với hình dạng cấu trúc phức tạp (ví dụ: tấm phẳng cho các tòa nhà cao tầng).

Kiểm soát vết nứt được cải thiện: Nén trước giảm thiểu vết nứt do kéo dưới tải dịch vụ; vết nứt nhỏ (nếu xảy ra) không làm tổn thương gân.

Thích ứng với các chuyển động: Trượt gân cho phép các chuyển động cấu trúc nhỏ (ví dụ: co ngót, rão, giãn nở nhiệt) mà không tích tụ ứng suất.

Kết cấu nhẹ: Cho phép nhịp dài hơn với tấm/dầm mỏng hơn (giảm khối lượng bê tông) so với bê tông cốt thép.

Ứng dụng phổ biến

Sàn phẳng/tấm phẳng dân dụng/thương mại (sử dụng rộng rãi nhất).

Nhà để xe, mặt cầu, khung cột dầm.

Tấm sàn (đối với sàn công nghiệp lớn để kiểm soát hiện tượng nứt co ngót).

Kết cấu chống động đất (kết hợp với cốt thép nhẹ).

Tóm lại,hệ thống dự ứng lực không liên kếthoạt động bằng cách tác dụng lực kéo có kiểm soát lên gân thép không bị ăn mòn, không liên kết sau khi bảo dưỡng bê tông, tạo ra lực nén trước trong bê tông để chống lại tải trọng tác dụng—trong khi gân vẫn được cách ly khỏi bê tông, đảm bảo tính linh hoạt, độ bền và truyền tải hiệu quả qua các neo.
