Hệ thống dự ứng lực liên kết hoạt động như thế nào?

A hệ thống dự ứng lực liên kếtlà phương pháp gia cố bê tông bằng cách căng các gân thép sau khi bê tông đã cứng lại, các gân thép được liên kết vĩnh viễn với bê tông

Linh kiện

Tendons: Dây cáp hoặc thanh thép cường độ cao

Ống dẫn: Ống nhựa hoặc kim loại chứa gân

Neo: Các thiết bị ở đầu truyền lực căng tới bê tông

Vữa: Vật liệu xi măng lấp đầy các ống dẫn

Quy trình làm việc

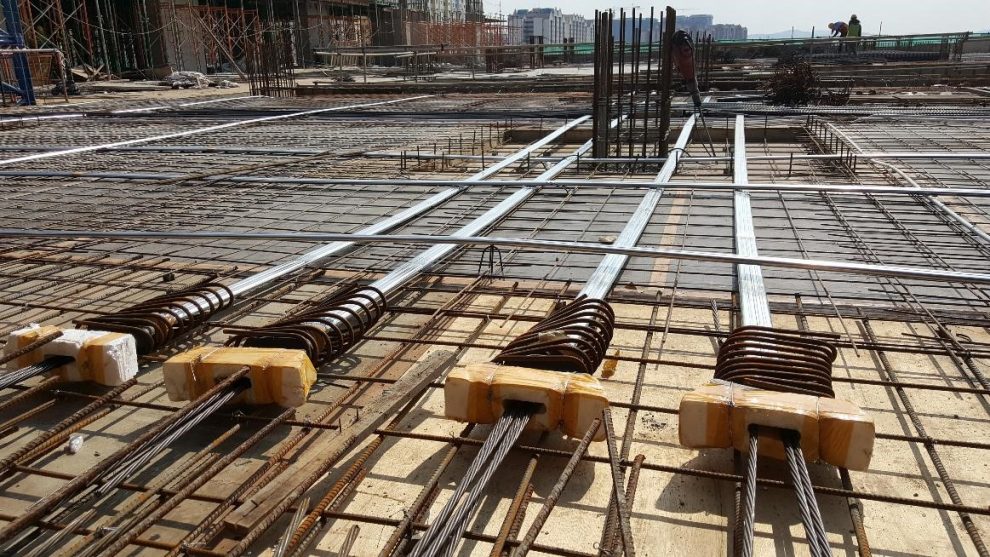

1 Giai đoạn cài đặt

Ống gió được đặt vào cốp pha bê tông theo thiết kế kết cấu

Các gân được đưa vào các ống dẫn này trước khi đổ bê tông

Các điểm neo được định vị ở cả hai đầu của gân

2 Đổ và bảo dưỡng bê tông

Đổ bê tông xung quanh các ống dẫn và gân

Bê tông được phép xử lý đến cường độ đủ (thường đạt 70-80% cường độ thiết kế)

3 Quá trình căng thẳng

Kích thủy lực tác dụng lực căng lên gân

Các gân được kéo căng đến lực quy định (thường là 70-80% sức mạnh cuối cùng của chúng)

Lực căng được duy trì trong khi các điểm neo được cố định

4 Giai đoạn liên kết

Vữa được bơm vào ống dẫn dưới áp lực

Vữa lấp đầy tất cả các khoảng trống giữa gân và ống dẫn

Sau khi được xử lý, vữa sẽ tạo ra một liên kết lâu dài giữa gân, ống dẫn và bê tông

Ưu điểm chính

Tăng khả năng kết cấu: Cho phép nhịp dài hơn và phần mỏng hơn

Kiểm soát vết nứt: Giảm hoặc loại bỏ vết nứt dưới tải dịch vụ

Độ bền: Liên kết bảo vệ gân khỏi bị ăn mòn

Phân phối lại tải trọng: Ứng suất được phân bố đều hơn trên toàn bộ cấu trúc

Ứng dụng

Cầu và công trình đỗ xe

Tòa nhà cao tầng

Cơ sở công nghiệp

Tấm và dầm có nhịp lớn
