Bu lông đá vỏ mở rộng là gì?

Bu lông vỏ đá mở rộnglà một loại thiết bị gia cố đá cơ học được sử dụng rộng rãi trong kỹ thuật ngầm (như hầm mỏ, đường hầm và hang động ngầm) để ổn định các khối đá bị nứt hoặc lỏng lẻo.

Nguyên tắc làm việc cốt lõi

Chúng dựa vào sự giãn nở cơ học để tạo ra lực ma sát và lực kẹp giữa bu lông và lỗ khoan đá. Thành phần quan trọng là lớp vỏ giãn nở (ống bọc hình nêm chia đôi) được lắp ở cuối bu lông. Khi bu lông được siết chặt (thường có đai ốc ở đầu hở), vỏ giãn nở bị nén bởi một cái nêm, khiến nó nở ra phía ngoài và ép chặt vào thành trong của lỗ khoan. Điều này tạo ra ma sát hướng tâm mạnh, neo chặt bu-lông vào đá và sau đó bu-lông có thể chịu tải trọng kéo để ngăn chặn sự sụp đổ hoặc dịch chuyển của đá.

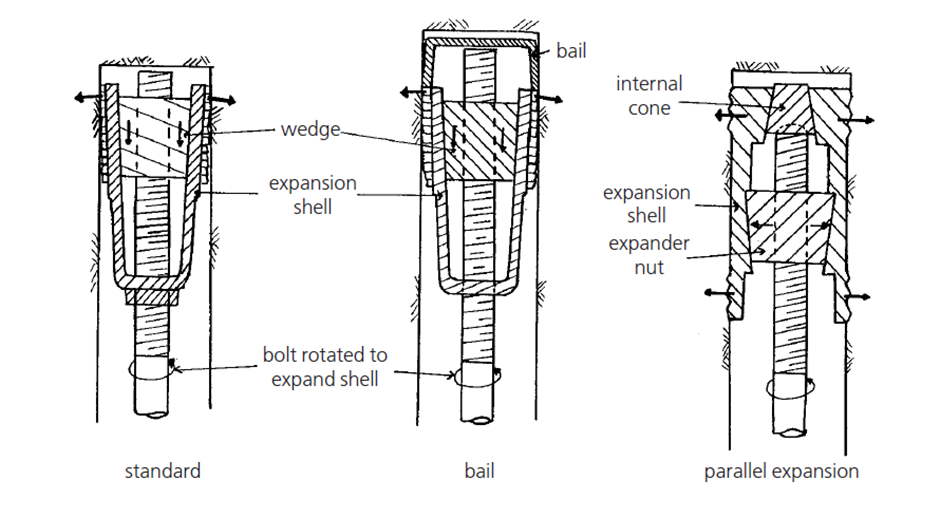

Cấu trúc cơ bản

Vỏ mở rộnglắp ráp: Bộ phận neo lõi, bao gồm ống bọc thép chia đôi và nêm phù hợp. Số lượng đường chia trong ống bọc có thể được điều chỉnh theo nhu cầu kỹ thuật.

Thân bu lông: Một thanh thép (thường là thép có ren) nối vớivỏ mở rộngvà bộ phận cố định bề mặt, đồng thời truyền lực kéo.

Các bộ phận cố định bề mặt: Bao gồm vòng đệm và đai ốc. Siết chặt đai ốc dẫn động nêm để nén vỏ giãn nở và vòng đệm phân bổ áp suất đều lên bề mặt đá.

Đặc điểm chính

Neo nhanh: Hiệu quả neo có thể đạt được ngay sau khi siết chặt đai ốc, không cần chờ vữa đông cứng (không giống như bu lông đá phun vữa), phù hợp cho các tình huống hỗ trợ khẩn cấp.

Neo cơ học: Không cần vật liệu vữa, thuận tiện cho việc thi công ở môi trường nhiều nước hoặc nhiệt độ thấp, nơi vữa không dễ đông cứng.

Độ sâu neo hạn chế: Lực neo hiệu quả chủ yếu đến từ sự tiếp xúc giữavỏ mở rộngvà tường lỗ khoan nên thường được sử dụng làm vật đỡ tạm thời hoặc ngắn hạn. Đối với những yêu cầu lâu dài và có độ ổn định cao thì bu lông đá phun vữa sẽ phù hợp hơn.

Dễ dàng cài đặt và gỡ bỏ: Quy trình vận hành đơn giản và có thể được gỡ bỏ và tái sử dụng nếu cần thiết (với tiền đề đảm bảo an toàn về kết cấu).

Kịch bản ứng dụng điển hình

Hỗ trợ tạm thời trên đường và các điểm dừng của mỏ.

Gia cố khẩn cấp các phần đá bị nứt trong quá trình đào đường hầm.

Hỗ trợ kỹ thuật ngầm quy mô nhỏ với thời gian sử dụng ngắn.
